Ensayos triaxiales UU, CU y CD: diferencias principales
Los ensayos triaxiales UU, CU y CD controlan de manera diferente la consolidación, el drenaje y la presión de poros. Conoce sus diferencias y los datos necesarios para solicitarlos.
UU, CU y CD no son tres denominaciones para el mismo resultado. Cada modalidad controla de manera diferente el drenaje, la consolidación y la presión de poros, por lo que representa condiciones de análisis distintas.
¿Qué reproduce un ensayo triaxial?

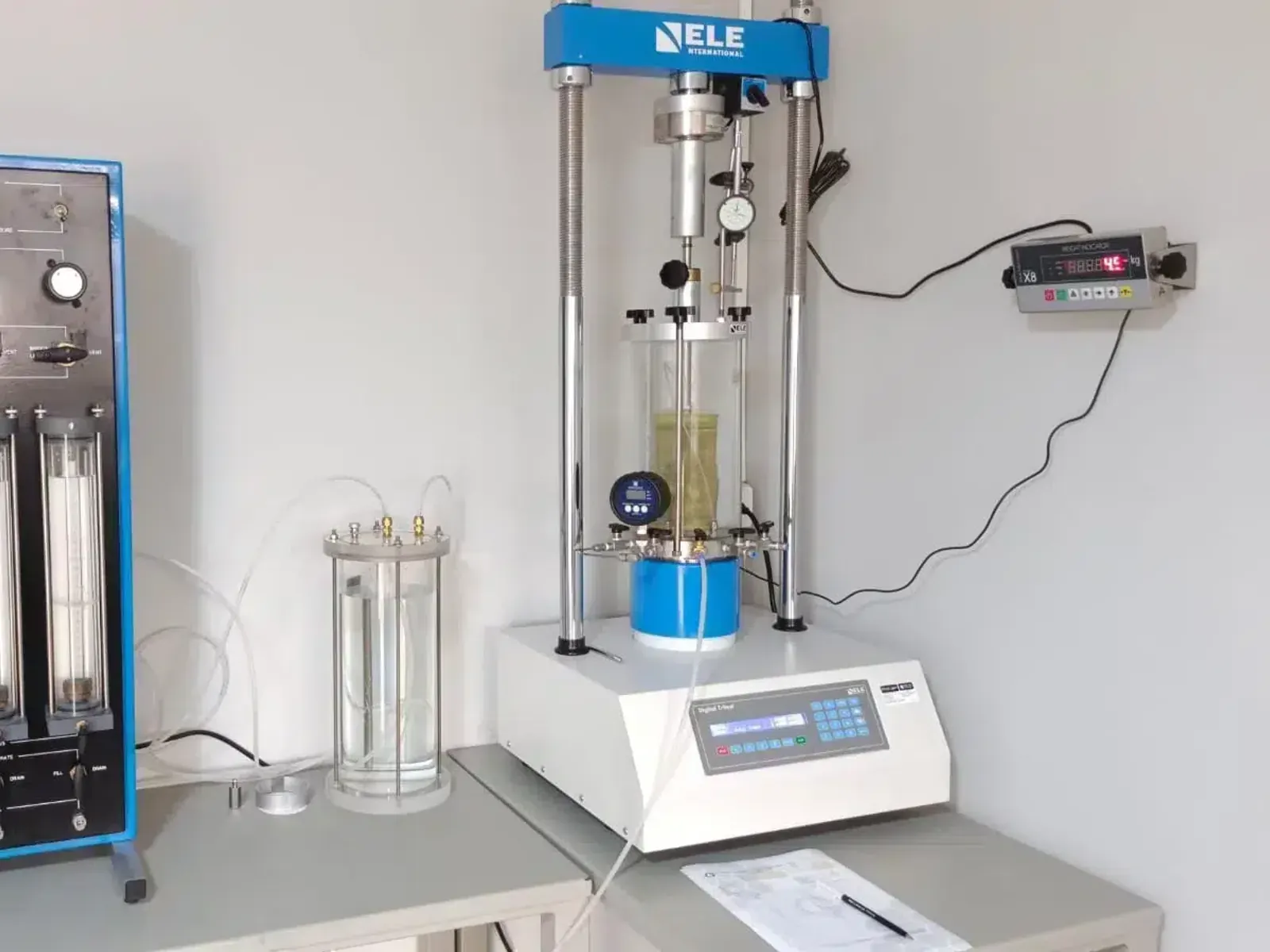

Una probeta cilíndrica de suelo se confina mediante presión de cámara y posteriormente se somete a carga axial bajo condiciones definidas.
El ensayo permite evaluar la relación esfuerzo-deformación y obtener parámetros de resistencia de acuerdo con el procedimiento aplicado y la manera en que se controlan el drenaje y la presión de poros.
| Modalidad | Condición general | Resultado de interés |
|---|---|---|
| UU: no consolidado–no drenado | No se permite consolidación previa ni drenaje durante la etapa de corte. | Respuesta no drenada bajo las condiciones del espécimen y del método. |
| CU: consolidado–no drenado | La probeta se consolida y posteriormente se corta sin permitir drenaje. | Resistencia no drenada y, cuando se mide presión de poros, parámetros expresados en esfuerzos efectivos. |
| CD: consolidado–drenado | Se permite drenaje durante la consolidación y durante el corte. | Comportamiento drenado y parámetros en esfuerzos efectivos. |
Condición y calidad de la muestra
La alteración durante la extracción, el transporte, el almacenamiento o el tallado puede modificar la estructura y el contenido de humedad del suelo.
Las muestras inalteradas deben protegerse contra golpes, vibraciones, pérdida de humedad y cambios de temperatura. Para especímenes remoldeados deben definirse la densidad, la humedad y el procedimiento de preparación.
Datos necesarios antes de solicitar el ensayo
- Clasificación y descripción del suelo.
- Origen y profundidad de la muestra.
- Condición inalterada o remoldeada.
- Diámetro y altura de las probetas.
- Modalidad UU, CU o CD.
- Presiones de confinamiento.
- Necesidad de saturación y criterio de verificación.
- Medición de presión de poros.
- Medición del cambio de volumen.
- Curvas y resultados requeridos en el informe.
El resultado no reemplaza el criterio técnico
El laboratorio reporta las condiciones de ejecución, mediciones, curvas y resultados previstos en el método contratado.
La selección de parámetros para un análisis corresponde al profesional responsable y debe considerar la representatividad de las muestras, la variabilidad del material, la historia de esfuerzos y las condiciones de drenaje del problema evaluado.
Entre los métodos normalizados de referencia se encuentran ASTM D2850 para compresión triaxial no consolidada–no drenada y ASTM D4767 para compresión triaxial consolidada–no drenada en suelos cohesivos, según el alcance y la edición aplicables.
Solicita la configuración triaxial correcta
Indica la modalidad, dimensiones, presiones y condición de las muestras. Si aún no has definido el método, utiliza primero el canal técnico.
