Ensayos de suelos en campo
Ensayo de módulo de deformación del suelo con placa de carga estática según DIN 18134
Conoce cómo se determina el módulo de deformación Ev1 y Ev2 del suelo mediante el ensayo de placa de carga estática según DIN 18134:2012-04, sus aplicaciones, procedimiento, resultados y criterios para evaluar la rigidez y compactación de subrasantes, rellenos y capas granulares.
El ensayo de placa de carga estática según DIN 18134:2012-04 permite evaluar directamente la respuesta de un suelo o de una capa compactada frente a cargas controladas. A partir de las curvas de presión–asentamiento se determinan los módulos de deformación Ev1 y Ev2, parámetros utilizados para comprobar la rigidez, uniformidad y comportamiento mecánico de subrasantes, rellenos y capas granulares.
¿Qué es el ensayo de placa de carga estática?

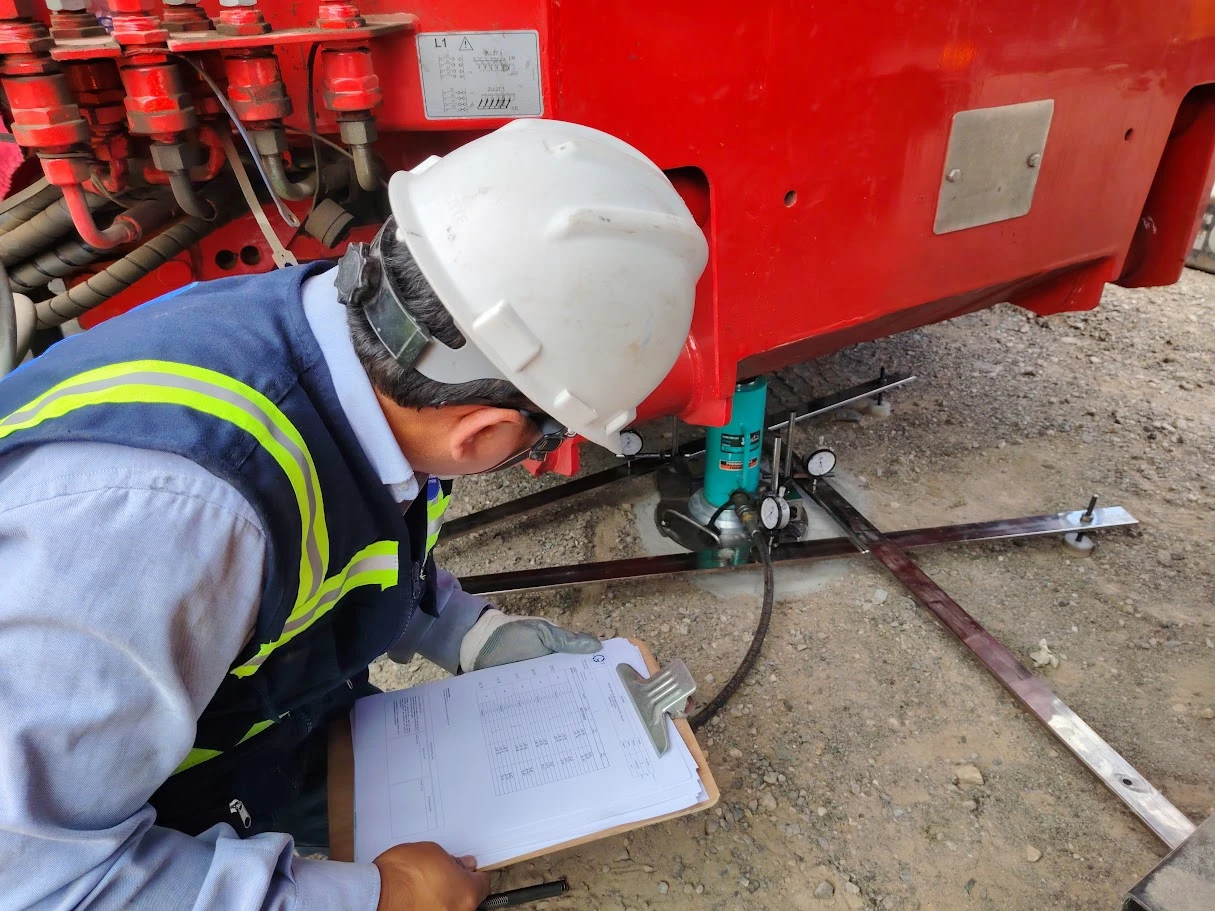

Es un ensayo de campo en el que una placa circular rígida se coloca sobre la superficie preparada del terreno. Mediante un sistema hidráulico apoyado contra una carga de reacción —por ejemplo, un vehículo o equipo pesado adecuado— se aplican incrementos controlados de presión.
En cada etapa se mide el asentamiento de la placa mediante un dispositivo de lectura instalado sobre un sistema de referencia independiente. Los valores de presión y asentamiento permiten construir las curvas de carga, descarga y recarga utilizadas para evaluar el comportamiento deformacional del material.
¿Qué determina la norma DIN 18134?
La norma DIN 18134:2012-04 establece procedimientos y equipos para efectuar el ensayo de placa de carga en suelos. Su finalidad es determinar las líneas de carga–asentamiento y utilizarlas para evaluar la deformabilidad y el comportamiento del terreno frente a la carga.
En la modalidad empleada para el control de capas compactadas se realizan dos ciclos principales de carga. De estos se obtienen los siguientes parámetros:
| Parámetro | Significado | Interpretación técnica |
|---|---|---|
| Ev1 | Módulo de deformación del primer ciclo de carga. | Refleja la respuesta inicial del material, incluyendo reajustes de partículas, cierre de vacíos y deformaciones permanentes iniciales. |
| Ev2 | Módulo de deformación del segundo ciclo de carga. | Representa la respuesta de la capa después de haber sido sometida al primer ciclo y suele emplearse como indicador principal de su rigidez. |
| Ev2/Ev1 | Relación entre los módulos del segundo y primer ciclo. | Ayuda a evaluar cuánto cambió la respuesta del material después de la primera carga y aporta información sobre la calidad y uniformidad de la compactación. |
¿Cómo se calcula el módulo de deformación?
Para cada ciclo, los puntos de la curva presión–asentamiento se representan mediante una función polinómica de segundo grado:
Donde s es el asentamiento de la placa, σ0 es la presión normal media aplicada y a0, a1 y a2 son los coeficientes obtenidos del ajuste de la curva.
El módulo de deformación correspondiente se determina mediante la expresión establecida por el método:
En esta expresión, r corresponde al radio de la placa y σ0máx a la presión normal máxima considerada para la evaluación. El cálculo debe efectuarse con unidades compatibles y siguiendo íntegramente el protocolo y los intervalos de evaluación de la norma.
Procedimiento general del ensayo
- Selección del punto: se identifica una ubicación representativa de la capa y se verifica que las condiciones permitan instalar el equipo con seguridad.
- Preparación de la superficie: el área se nivela cuidadosamente y se eliminan partículas sueltas o irregularidades que puedan afectar el contacto de la placa.
- Instalación de la placa: se coloca la placa rígida garantizando un contacto uniforme con el terreno, de acuerdo con las condiciones establecidas por el procedimiento.
- Montaje del sistema de reacción: se posiciona el dispositivo hidráulico bajo una estructura o vehículo que proporcione la reacción suficiente durante todo el ensayo.
- Instalación del sistema de medición: se coloca el dispositivo de lectura de asentamientos sobre una referencia independiente y fuera de zonas que puedan ser alteradas por la carga o por el vehículo de reacción.
- Primer ciclo: se aplican los escalones de presión, se espera la estabilización correspondiente y se registran los asentamientos. Después se ejecuta la descarga prevista.
- Segundo ciclo: la placa se vuelve a cargar según el protocolo, registrando nuevamente las presiones y los asentamientos.
- Procesamiento: se elaboran las curvas, se calculan Ev1, Ev2 y la relación Ev2/Ev1, y se comparan con los requisitos contractuales del proyecto.
Equipos principales utilizados
- Placa circular rígida de carga.
- Sistema hidráulico de aplicación de fuerza.
- Dispositivo calibrado para medir la carga.
- Vehículo o estructura de reacción adecuada.
- Sistema de medición de asentamientos.
- Viga o bastidor independiente de referencia.
- Elementos de nivelación y preparación.
- Formatos o sistema digital de registro.
Una configuración habitual para el control de capas de suelos y agregados utiliza una placa de 300 mm de diámetro. No obstante, la selección de la placa, la carga máxima y el procedimiento aplicable deben guardar relación con el tamaño de las partículas, el tipo de terreno, el objetivo del ensayo y las especificaciones técnicas del proyecto.
¿Necesitas realizar el ensayo de placa de carga?
Solicita una cotización para evaluar el módulo de deformación de subrasantes, rellenos estructurales o capas granulares mediante placa de carga estática. Indícanos la ubicación del proyecto, cantidad de puntos y especificación técnica.
Solicitar cotización del ensayoAplicaciones del ensayo
El ensayo puede utilizarse como parte del control o evaluación técnica de:
- Subrasantes para pavimentos viales y plataformas.
- Subbases y bases granulares.
- Rellenos estructurales y rellenos controlados.
- Plataformas industriales, logísticas y de almacenamiento.
- Áreas destinadas a losas apoyadas sobre el terreno.
- Terraplenes y explanaciones.
- Capas de mejoramiento o reemplazo de suelo.
- Superficies de apoyo para infraestructura y cimentaciones.
¿Cómo se interpretan Ev1, Ev2 y su relación?
Módulo Ev1
El primer módulo incorpora la respuesta inicial del material. Durante este ciclo pueden producirse acomodos de partículas, reducción de vacíos, ajustes del contacto entre la placa y el terreno y deformaciones no recuperables. Por ese motivo, Ev1 suele ser menor que Ev2.
Módulo Ev2
El segundo módulo se obtiene después de que el terreno ya experimentó una primera solicitación. Un valor mayor de Ev2 representa una menor deformación frente al intervalo de presión evaluado y, por tanto, una mayor rigidez aparente de la capa ensayada.
Relación Ev2/Ev1
Esta relación muestra la variación entre la respuesta inicial y la respuesta posterior a la primera carga. Una relación elevada puede indicar que el material experimentó una modificación importante durante el primer ciclo, situación que debe analizarse junto con los módulos obtenidos, la naturaleza del suelo, su humedad, el espesor de la capa y los requisitos del proyecto.
Factores que pueden influir en el resultado
| Factor | Posible influencia | Control recomendado |
|---|---|---|
| Humedad del suelo | Puede modificar considerablemente la rigidez y el asentamiento. | Registrar las condiciones y, cuando corresponda, determinar la humedad. |
| Contacto placa–terreno | Un apoyo irregular puede generar asentamientos no representativos. | Nivelar la superficie y verificar un contacto uniforme. |
| Espesor de la capa | El ensayo puede recibir influencia de las capas subyacentes. | Conocer la estructura del relleno o pavimento evaluado. |
| Material grueso | Las partículas grandes pueden afectar el apoyo y la representatividad. | Seleccionar el tamaño de placa y el punto conforme al material. |
| Sistema de reacción | Su proximidad puede interferir en el campo de deformación o en las lecturas. | Respetar las separaciones previstas por el procedimiento. |
| Vibraciones o tránsito | Pueden alterar las lecturas de asentamiento. | Aislar temporalmente el área durante la medición. |
¿El ensayo reemplaza al control de densidad de campo?
No necesariamente. Ambos ensayos responden preguntas distintas. La densidad de campo determina el grado de compactación mediante la comparación con una densidad máxima de referencia. La placa de carga evalúa la respuesta mecánica del terreno bajo una solicitación real.
Por esta razón, pueden utilizarse de forma complementaria: el control de densidad verifica cómo se ejecutó la compactación y la placa de carga comprueba la rigidez alcanzada por la capa construida.
¿El módulo Ev2 es igual al módulo de elasticidad?
No debe asumirse que son parámetros equivalentes. Ev2 es un módulo de deformación obtenido bajo las condiciones, geometría e intervalo de presión del ensayo de placa. No constituye directamente el módulo de Young ni un parámetro intrínseco y único del suelo.
Cualquier conversión o correlación con otros parámetros debe estar sustentada para el tipo de material, estado del suelo, nivel de esfuerzo y condiciones particulares del proyecto.
Información necesaria para solicitar el servicio
Para preparar adecuadamente la ejecución y cotización del ensayo es recomendable proporcionar:
- Ubicación y referencias de acceso a la obra.
- Cantidad estimada de puntos de ensayo.
- Tipo de capa o material que será evaluado.
- Espesor de la capa compactada.
- Valores de aceptación indicados en el proyecto.
- Plano o distribución tentativa de los puntos.
- Disponibilidad del equipo o vehículo de reacción.
- Restricciones de acceso y seguridad de la obra.
Contenido recomendado del informe
El reporte técnico debe permitir identificar claramente las condiciones de ejecución y los resultados obtenidos. Entre otros datos, puede incluir:
- Identificación del proyecto, cliente y ubicación.
- Fecha, hora y condiciones observadas durante el ensayo.
- Identificación y coordenadas de cada punto, cuando corresponda.
- Descripción de la superficie y del material evaluado.
- Diámetro de la placa y características del equipo.
- Presiones aplicadas y asentamientos registrados.
- Curvas de presión–asentamiento de ambos ciclos.
- Resultados de Ev1, Ev2 y Ev2/Ev1.
- Registro fotográfico de la ejecución.
- Comparación con los criterios proporcionados por el cliente, si corresponde.
- Observaciones, limitaciones y condiciones particulares del punto.
Preguntas frecuentes
¿Qué mide directamente el ensayo?
Mide el asentamiento de una placa frente a diferentes presiones aplicadas. Los módulos de deformación se calculan posteriormente a partir de las curvas presión–asentamiento.
¿Qué diferencia existe entre Ev1 y Ev2?
Ev1 se obtiene durante el primer ciclo y contiene los efectos del acondicionamiento inicial del material. Ev2 se determina en el segundo ciclo, después de la primera carga.
¿Un Ev2 alto garantiza una compactación adecuada?
No de manera aislada. También debe revisarse la relación Ev2/Ev1, el tipo de material, la humedad, el espesor de la capa y los criterios técnicos del proyecto.
¿Puede utilizarse para determinar capacidad portante de cimentaciones?
La norma permite estudiar el comportamiento carga–asentamiento y evaluar la respuesta del suelo; sin embargo, la capacidad admisible de una cimentación no debe obtenerse automáticamente de Ev1 o Ev2. Su determinación requiere una interpretación geotécnica compatible con la geometría, profundidad y condiciones de diseño de la cimentación.
¿Cuántos puntos deben ejecutarse?
La cantidad depende del área, variabilidad del material, importancia de la estructura y especificaciones del proyecto. Debe definirse mediante un plan de control representativo y no únicamente por conveniencia operativa.
Cotiza tu ensayo con INGEOCONTROL PERÚ
Cuéntanos las características de tu proyecto y recibe una propuesta para la ejecución del ensayo de módulo de deformación del suelo mediante placa de carga estática.
Ir al formulario de cotizaciónReferencia normativa
DIN 18134:2012-04. Soil — Testing procedures and testing equipment — Plate load test. Deutsches Institut für Normung.
La aplicación del método debe efectuarse consultando la edición oficial completa de la norma y las especificaciones técnicas particulares del proyecto.
